Piquet de terre : rôle, pose et mise à la terre

Un piquet de terre ne se limite pas à une tige métallique plantée dans un jardin : il constitue le point d’évacuation des courants de défaut d’une installation électrique. Dans une maison ancienne comme dans une rénovation complète, sa pose doit être pensée avec le tableau, les conducteurs de protection et les dispositifs différentiels.

En bref

• Le piquet de terre participe à la sécurité électrique en évacuant vers le sol les courants issus d’un défaut d’isolement.
• Une rénovation nécessite souvent une électrode de terre par piquet, tandis qu’une construction neuve utilise plus volontiers une boucle en fond de fouille.
• La résistance de terre dépend fortement de l’humidité et de la nature du terrain ; une mesure par un professionnel reste nécessaire.
• Le raccordement d’un piquet seul ne suffit pas : les prises, circuits, liaisons équipotentielles et protections différentielles doivent fonctionner ensemble.
• Pour une création complète, les budgets constatés se situent souvent entre 300 et 1 000 €, mais seul un devis établi sur place peut confirmer le montant.

Quel rôle joue un piquet de terre dans la sécurité électrique du logement ?

Le rôle du piquet de terre consiste à créer un chemin contrôlé entre l’installation électrique et le sol. Lorsqu’un appareil présente un défaut d’isolement, une carcasse métallique peut se retrouver accidentellement sous tension. C’est le cas, par exemple, d’un lave-linge dont un conducteur interne endommagé touche la cuve, d’un ballon d’eau chaude vieillissant ou d’un outil électrique utilisé dans un garage humide.

Dans une installation saine, le courant de fuite est orienté vers le réseau de protection plutôt que vers une personne qui toucherait l’appareil. Le conducteur vert et jaune relie les masses métalliques à la borne principale de terre, elle-même raccordée à l’électrode de terre. Le système de mise à la terre travaille alors avec l’interrupteur différentiel ou le disjoncteur différentiel : dès qu’une fuite anormale est détectée, l’alimentation du circuit est coupée rapidement.

Il faut distinguer deux notions souvent confondues. La terre ne « fait pas disparaître » seule tous les risques électriques, et le différentiel ne remplace pas une prise de terre. La première donne une voie d’évacuation aux courants de défaut ; le second compare le courant qui entre dans un circuit avec celui qui en ressort. Si une différence apparaît, il déclenche. Leur association protège bien mieux les occupants qu’un seul de ces éléments.

Du défaut d’isolement à la coupure du courant

Dans le cas d’une maison rénovée, le scénario est concret. Un sèche-serviettes relié à un ancien réseau possède une carcasse métallique mais aucune liaison au conducteur de protection. Si un défaut survient, la personne qui le touche peut devenir le chemin de retour du courant. À l’inverse, lorsque la masse est reliée correctement à la terre, le défaut circule vers l’électrode et provoque la réaction de la protection différentielle.

La qualité de la conductivité entre l’appareil, le tableau et le sol compte donc à chaque étape. Un conducteur sectionné, une borne desserrée, un raccord corrodé dans un regard extérieur ou une prise sans broche de terre peuvent interrompre cette chaîne. C’est pourquoi la mise en sécurité d’un logement ne consiste pas uniquement à planter un piquet dans la cour.

Dans les salles d’eau, le sujet demande encore plus de méthode. Les canalisations métalliques, la baignoire métallique, certains éléments de chauffage ou des huisseries particulières peuvent nécessiter une liaison équipotentielle. Celle-ci relie entre eux les éléments conducteurs susceptibles d’être touchés simultanément, afin de limiter les différences de potentiel. Une salle de bains rénovée avec de beaux revêtements mais sans continuité électrique vérifiée conserve un risque invisible.

La résistance de terre n’est pas une donnée théorique

La résistance de terre exprime la capacité de l’électrode à évacuer le courant dans le terrain. Plus cette valeur est basse, plus le passage du courant de défaut vers le sol est facilité. Pour de nombreux logements, une valeur inférieure à 100 ohms constitue un repère couramment visé ; l’interprétation dépend toutefois de l’installation, des différentiels en place et des règles applicables.

Un terrain argileux humide offre généralement de meilleures conditions qu’un remblai caillouteux très sec. En été, un jardin peut se dessécher et faire évoluer les mesures. Dans une maison bâtie sur une parcelle sablonneuse, l’ajout d’un second piquet, voire d’une solution différente, peut être nécessaire après contrôle. Ce n’est pas le nombre de tiges qui garantit le résultat, mais la mesure finale et la continuité de l’ensemble du réseau de protection.

La norme NF C 15-100 encadre les installations électriques des logements, avec des prescriptions qui évoluent selon les éditions et les cas de rénovation. Pour un projet soumis à des travaux importants ou à une mise en conformité, il est prudent de consulter les informations actualisées de service-public.fr et de faire contrôler la solution par un électricien qualifié. La présence d’un piquet de terre n’est utile que si toute l’installation électrique permet réellement d’exploiter sa fonction de protection.

Le bon raisonnement consiste donc à considérer le piquet comme une pièce d’un ensemble : électrode, conducteur principal de protection, barrette de coupure, tableau, différentiels et circuits terminaux doivent former une continuité mesurable.

Comment choisir un piquet de terre adapté au sol et à une installation électrique ?

Le choix d’un piquet de terre commence par le terrain, pas par le rayon du magasin. Une électrode de terre travaille au contact du sol : son matériau, sa longueur, sa section et son implantation doivent être cohérents avec la nature de la parcelle. Dans une rénovation, cette méthode est souvent privilégiée parce qu’elle évite de rouvrir les fondations, contrairement à la boucle en cuivre nu placée en fond de fouille lors d’une construction neuve.

Les matériels employés sont conçus pour résister à la corrosion tout en gardant une bonne aptitude à conduire le courant. Les piquets peuvent être en cuivre, en acier galvanisé ou en acier cuivré selon les références. Les dimensions réglementaires et techniques doivent être vérifiées sur le matériel choisi et au regard du projet. Les repères couramment rencontrés sont une barre de cuivre ou d’acier d’au moins 15 mm de diamètre, un tube en acier galvanisé d’au moins 25 mm de diamètre, ou un profilé acier d’environ 60 mm de côté.

Ces chiffres ne constituent pas un mode d’emploi universel. Un sol agressif, un milieu très humide, une proximité avec d’autres réseaux enterrés ou une installation de grande taille peuvent conduire l’électricien à ajuster la solution. Le raccord doit par ailleurs être compatible avec les métaux employés afin de limiter les phénomènes de corrosion électrochimique à long terme.

Piquet unique, piquets multiples ou boucle en fond de fouille

Dans une maison ancienne, un piquet unique de 2 mètres peut donner une valeur satisfaisante si le terrain est favorable. Sur une parcelle sèche ou très caillouteuse, cette même pose peut fournir une résistance trop élevée. Le professionnel peut alors installer plusieurs électrodes reliées entre elles. Leur écartement doit être au moins égal à leur longueur afin qu’elles travaillent efficacement dans des volumes de sol distincts. Pour deux piquets de 1,5 mètre, on prévoit donc au minimum 1,5 mètre entre eux.

Une boucle en fond de fouille reste une excellente solution lorsque les fondations sont accessibles, notamment sur une construction neuve. Elle se compose habituellement d’un conducteur en cuivre nu de 25 mm² disposé dans le fond de fouille avant le coulage. Il ne faut pas confondre cette solution avec un simple câble enterré dans une tranchée de jardin : le contexte de pose, la protection mécanique et la continuité du conducteur sont déterminants.

Dans le cas de Mathieu et Salomé, propriétaires d’une maison des années 1960, le jardin était composé d’un remblai très compact sur les premiers mètres. Le premier piquet installé près de la façade ne donnait pas un résultat suffisant lors de la mesure. L’électricien a retenu deux points d’implantation plus éloignés, dans une partie du terrain moins remaniée. Le surcoût matériel était limité ; le temps de recherche et de terrassement représentait l’essentiel de la différence.

Un emplacement accessible mais protégé

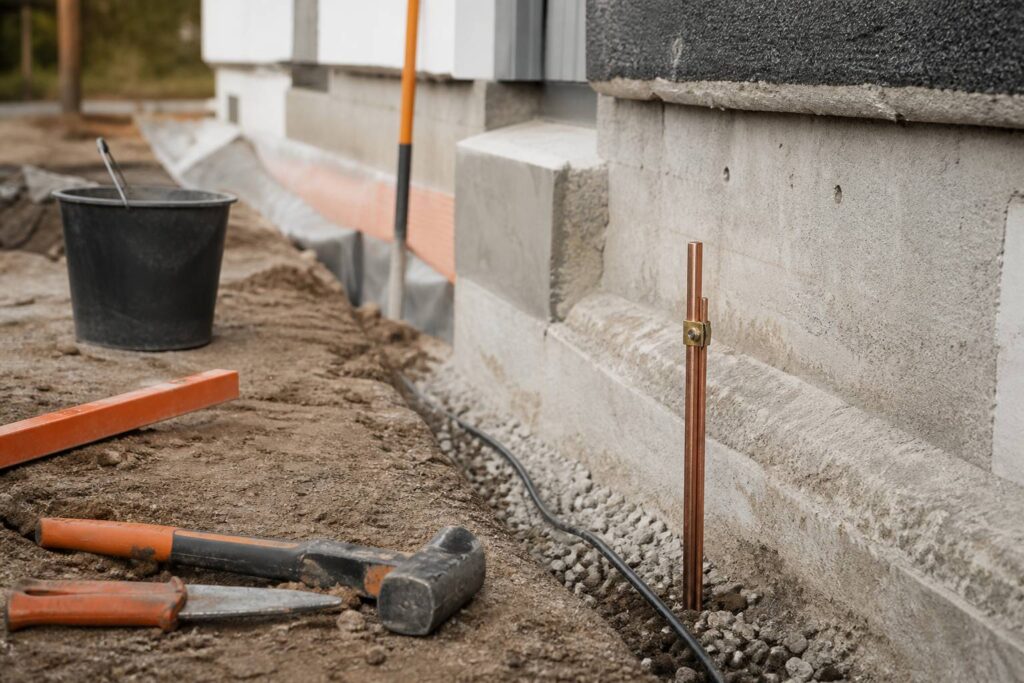

Le piquet doit être placé dehors, dans un sol naturel, avec un regard de visite permettant de contrôler la connexion. Une implantation près de la façade réduit la longueur du conducteur vers le tableau, mais il faut éviter les zones susceptibles d’être recouvertes définitivement. Une terrasse coulée, une future allée carrossable ou un local technique sans accès rendent les contrôles plus difficiles.

Avant de creuser, il faut aussi repérer les réseaux enterrés : eau, gaz, évacuation, télécommunications, alimentation d’éclairage extérieur ou arrosage. Un projet de réseau d’arrosage automatique dans le jardin mérite par exemple d’être coordonné avec la création de la prise de terre, pour éviter de recroiser les tranchées quelques mois plus tard. La même prudence s’applique à une terrasse ou à un abri de jardin prévu après la rénovation électrique.

La qualité d’une électrode de terre ne se juge donc ni à son apparence ni à la profondeur annoncée sur une facture. Elle se vérifie par le choix du terrain, la qualité du raccordement, la mesure obtenue et la possibilité de contrôler le dispositif dans le temps.

Comment réaliser la pose d’un piquet de terre sans négliger les étapes de sécurité ?

La pose d’un piquet de terre implique des travaux extérieurs, mais elle touche directement à l’installation électrique du logement. La règle de départ est simple : toute intervention sur le tableau, le disjoncteur d’abonné, les conducteurs et les bornes se fait alimentation coupée et après vérification d’absence de tension avec un appareil adapté. Une coupure supposée ne suffit pas ; un électricien dispose des outils et de la méthode pour sécuriser l’intervention.

Le travail démarre par un repérage précis entre l’emplacement de l’électrode et le point de raccordement. Dans une maison individuelle, l’objectif est d’éviter les longueurs inutiles tout en conservant un cheminement protégé. Le regard extérieur doit rester accessible après remblaiement. Poser le piquet au fond d’un trou puis cacher le raccord sous de la terre ou du béton rendrait la maintenance difficile et peut masquer une corrosion.

Les cinq opérations qui structurent le chantier

1. Couper et contrôler l’alimentation avant tout travail sur les conducteurs ou le tableau électrique.
2. Préparer l’emplacement à proximité de la façade, dans un sol naturel, en tenant compte des réseaux existants et de la future utilisation du jardin.
3. Enfoncer l’électrode à la profondeur définie par la solution retenue, souvent autour de 2 mètres pour un piquet standard.
4. Installer la barrette de coupure dans une position accessible, généralement près du point de pénétration du conducteur dans le bâtiment.
5. Raccorder, contrôler et mesurer la continuité puis la résistance de terre avant la remise sous tension.

Dans certains cas, un regard est créé à environ 50 cm du mur pour recevoir la tête du piquet et son raccordement. Cette distance facilite le passage du conducteur sans fragiliser le pied de façade. La profondeur et les dimensions du terrassement dépendent de la solution, de la présence d’un regard et de la nature du sol. Dans une zone bétonnée, l’ouverture peut demander un perçage progressif avec un foret adapté, puis une reprise manuelle ou mécanique.

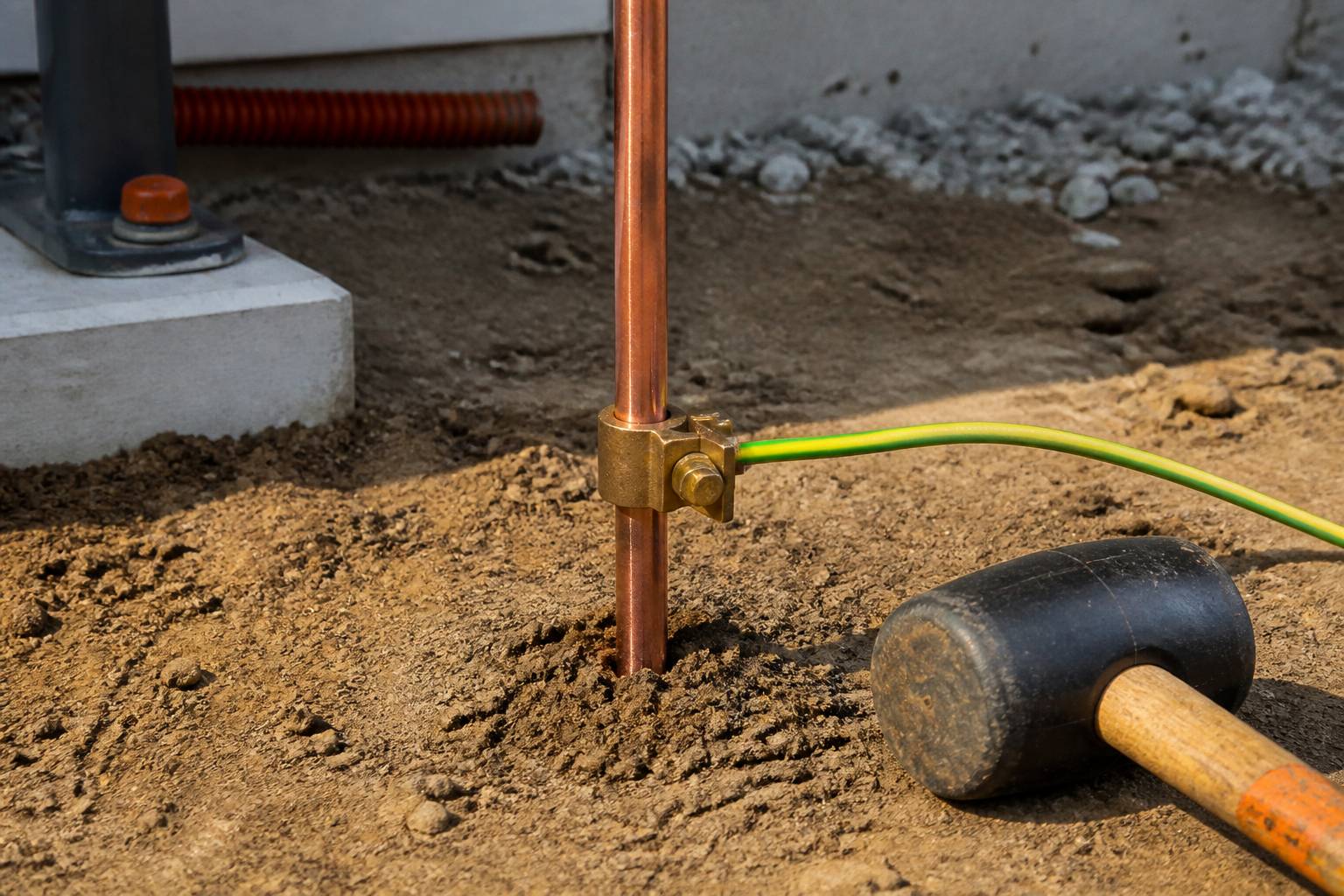

Le piquet est ensuite enfoncé verticalement autant que possible. Une tête dépassant légèrement dans le regard peut permettre de réaliser le raccord et de vérifier son état. Il ne s’agit pas de laisser une partie métallique exposée dans le jardin : le regard doit protéger l’ensemble contre les chocs, l’humidité stagnante et les interventions accidentelles.

Barrette de coupure et conducteur principal de terre

La barrette de coupure sépare, lors d’une mesure, l’électrode du reste de l’installation. Ce composant souvent discret est pourtant très utile pour le contrôle périodique. Elle est généralement fixée sur un support stable à proximité de l’arrivée du conducteur, avec un accès dégagé. Une implantation à environ 30 cm du sol est courante lorsqu’elle est fixée au mur, mais les contraintes du chantier peuvent modifier ce positionnement.

Le conducteur principal de terre doit être protégé mécaniquement durant son passage entre le regard et le tableau. Un conduit approprié évite les arrachements, les pincements et l’exposition aux UV. Des colliers sont posés à intervalles réguliers, souvent autour de 15 cm sur un tracé apparent, afin de maintenir une ligne propre et durable. Les raccords improvisés par dominos non prévus pour l’extérieur ou les fils simplement enfouis sont à exclure.

Le passage dans le coffret du disjoncteur d’abonné et le raccordement au tableau requièrent une attention particulière. Il faut respecter les sections, les bornes et les cheminements prévus par le matériel. Un couvercle découpé à la pince sans protection de bord, un câble coincé derrière une vis ou une borne serrée de manière approximative peuvent créer un défaut futur. Cette partie justifie à elle seule l’intervention d’un professionnel pour tout particulier non formé.

Le chantier doit aussi être coordonné avec les travaux extérieurs. Pour construire une terrasse sur plots, il vaut mieux localiser et photographier le regard de terre avant la pose des dalles. Ainsi, un futur contrôle ne nécessitera pas de démonter au hasard plusieurs mètres carrés de terrasse.

Une pose propre se reconnaît à la simplicité du parcours, à l’accessibilité de la barrette et au contrôle final documenté, non à la seule présence d’une tige métallique dans le sol.

Comment contrôler la résistance de terre et raccorder tous les circuits du logement ?

Une électrode correctement posée ne garantit pas automatiquement que les prises de courant sont reliées à la terre. Dans les maisons anciennes, il est fréquent de trouver un tableau modernisé mais des circuits conservés dans les murs, composés de deux fils seulement. Certaines prises peuvent afficher une broche de terre en façade sans qu’aucun conducteur vert et jaune ne soit réellement connecté à l’arrière. Cette configuration donne une impression de sécurité trompeuse.

Le contrôle porte donc sur deux niveaux. Le premier concerne la qualité de la prise de terre elle-même, avec une mesure de résistance réalisée selon une méthode adaptée. Le second concerne la continuité du conducteur de protection entre la borne principale et chaque prise, luminaire ou appareil fixe qui doit être relié à la terre. Les deux vérifications sont complémentaires.

Mesurer au lieu de présumer

La mesure de résistance demande un appareil spécifique, souvent appelé telluromètre, et une méthode de test avec des piquets auxiliaires selon la configuration du terrain. Elle ne se remplace pas par un multimètre tenu entre une prise et un radiateur, ni par un testeur lumineux vendu pour des contrôles courants. Ces outils peuvent signaler une anomalie simple, mais ils ne valident pas la performance réelle de l’électrode.

La valeur obtenue doit être lue dans le contexte du tableau. Une terre présentant une résistance faible facilite l’écoulement des courants de défaut. Lorsque le résultat est dégradé, l’électricien cherche d’abord la cause : sol très sec, raccord défectueux, longueur insuffisante, corrosion, électrode implantée dans un remblai ou conducteur mal serré. L’ajout de piquets peut être une réponse, mais il serait inutile de multiplier les électrodes si le défaut vient d’une barrette mal raccordée.

La réglementation applicable dépend de l’âge du logement, de la nature des travaux et du niveau de rénovation engagé. Les installations neuves et les rénovations lourdes doivent respecter les prescriptions en vigueur de la NF C 15-100. Pour les exigences liées à la sécurité, aux diagnostics ou à la mise en conformité, les ressources de France Rénov’ et de l’ADEME permettent de suivre les informations officielles qui évoluent dans le temps.

Prises, circuits et liaisons équipotentielles

Un logement correctement protégé comporte un conducteur de terre dans les circuits concernés, généralement identifiable par son isolant vert et jaune. Ce conducteur relie les prises 2P+T, les appareils de classe I et certains équipements fixes au réseau de protection. Les appareillages très anciens, sans terre, doivent être évalués pièce par pièce lors d’une rénovation électrique.

La salle de bains requiert une vigilance renforcée. Les volumes autour de la douche et de la baignoire imposent des règles précises de choix de matériel et de raccordement. Les éléments métalliques accessibles peuvent devoir être reliés par une liaison équipotentielle locale : canalisations, évacuations métalliques, baignoire métallique ou structures conductrices. Une rénovation de salle d’eau ne doit jamais se limiter au remplacement d’un meuble vasque et d’un luminaire.

Dans le cas d’un appartement, le piquet de terre n’est pas toujours situé à proximité immédiate du logement. L’immeuble peut disposer d’une prise de terre collective en pied de bâtiment, et la difficulté consiste alors à vérifier la continuité jusqu’au tableau de l’appartement. Un logement au rez-de-chaussée est souvent plus simple à raccorder qu’un appartement situé à plusieurs étages, mais l’organisation des gaines communes et les règles de copropriété restent déterminantes.

Les prix varient selon la configuration. La création d’une prise de terre accessible sur une maison peut se situer dans une fourchette de 300 à 1 000 € lorsqu’elle implique le piquet, le regard, la barrette, le raccordement et les contrôles. Une reprise complète des circuits, l’ajout de protections au tableau ou l’intervention en copropriété augmente sensiblement l’enveloppe. Seul un devis sur site peut distinguer le coût de l’électrode de terre, celui de la mise à la terre des circuits et celui de la mise en sécurité du tableau.

Le contrôle valable est celui qui relie une mesure de terre, une vérification des continuités et un examen des protections différentielles, car chaque maillon conditionne le fonctionnement des autres.

Quelles erreurs éviter lors d’une mise à la terre en rénovation ?

La première erreur consiste à croire qu’un logement est protégé parce que le tableau est récent. Un coffret neuf équipé d’interrupteurs différentiels peut améliorer la sécurité, mais il ne crée pas de conducteur de protection dans les murs. Dans une maison des années 1950 ou 1960, les circuits d’origine peuvent ne comporter que phase et neutre. La rénovation doit alors prévoir le remplacement ou la création des lignes nécessaires, pas seulement le changement des prises visibles.

La seconde erreur est de raccorder la terre à une canalisation d’eau, à un tube de chauffage ou à une structure métallique du bâtiment. Cette pratique ancienne est dangereuse et ne remplace pas une électrode conforme. Les canalisations modernes intègrent souvent des parties en matériaux synthétiques, ce qui rompt la continuité. Elles peuvent aussi être modifiées sans que le propriétaire en soit informé, notamment dans un immeuble collectif.

Les défauts de chantier les plus fréquents

• Planter le piquet dans un remblai sec sans faire de mesure, puis supposer que la profondeur suffit à assurer une bonne conductivité.
• Oublier le regard de visite, ce qui rend le raccord inaccessible pour les contrôles et les réparations.
• Installer plusieurs électrodes trop proches, alors qu’un écartement insuffisant limite leur intérêt réel.
• Employer un conducteur mal protégé contre les chocs, l’humidité ou les rayons UV sur une façade.
• Confondre neutre et terre, erreur dangereuse qui ne doit jamais être corrigée par tâtonnement.
• Intervenir sous tension dans le disjoncteur d’abonné ou le tableau sans procédure de consignation et sans vérification d’absence de tension.

Un autre piège apparaît lors des travaux extérieurs réalisés après la rénovation électrique. Une tranchée pour un portail, une piscine, un éclairage de jardin ou une évacuation peut sectionner le conducteur de terre. Avant de louer un engin, il faut repérer les réseaux et leur profondeur, prendre des photos de chantier et signaler le passage sur un plan simple. Les coûts de location d’une mini-pelle sont vite dépassés par le prix d’une réparation électrique ou d’un réseau endommagé.

Savoir où s’arrête le bricolage

Creuser un emplacement, dégager une façade ou préparer un regard peut être envisageable pour un particulier soigneux, après avoir identifié les réseaux enterrés. En revanche, le dimensionnement de la prise de terre, le raccordement au tableau, la pose des dispositifs différentiels et les mesures de contrôle relèvent d’une compétence électrique réelle. La difficulté ne vient pas seulement du raccordement : elle vient de la capacité à détecter un défaut caché et à vérifier le fonctionnement du système complet.

Un électricien peut établir un diagnostic en distinguant clairement trois postes. Le premier est la création ou l’amélioration de l’électrode de terre. Le deuxième est la mise à la terre effective des circuits existants, ce qui peut exiger le passage de nouveaux câbles. Le troisième est la mise en sécurité du tableau avec des protections différentielles adaptées. Cette distinction évite de comparer des devis qui semblent opposés alors qu’ils ne couvrent pas la même intervention.

Dans un logement ancien, une stratégie progressive peut être retenue. Les pièces d’eau, la cuisine, les circuits extérieurs et les gros appareils sont examinés en priorité. Les travaux sont ensuite programmés lors de la réfection des doublages, des plafonds ou des sols, car c’est le meilleur moment pour refaire les gaines sans démolir deux fois. Lorsqu’une rénovation est planifiée dans le bon ordre, le passage des conducteurs de terre coûte moins cher et laisse moins de reprises visibles.

Le réflexe utile avant d’accepter un devis consiste à demander où sera réalisée la mesure, quels circuits seront réellement reliés et si la barrette de coupure restera accessible après les travaux.

Quelle est la profondeur minimale d’un piquet de terre ?

En rénovation résidentielle, un piquet de terre est couramment enfoncé sur environ 2 mètres ou davantage selon le matériel et la nature du sol. La profondeur seule ne garantit toutefois pas une bonne prise de terre : la mesure de résistance et la qualité du raccordement restent déterminantes.

Peut-on installer un piquet de terre soi-même ?

Le terrassement ou la préparation du regard peuvent être réalisés par un particulier expérimenté après repérage des réseaux enterrés. Le raccordement au tableau, la vérification d’absence de tension, le dimensionnement et la mesure de résistance doivent être confiés à un électricien qualifié.

Pourquoi installer plusieurs piquets de terre ?

Plusieurs électrodes peuvent réduire la résistance de terre lorsque le sol est sec, caillouteux ou peu conducteur. Elles doivent être espacées d’au moins leur longueur afin d’éviter qu’elles travaillent dans la même zone de sol.

Une prise avec une broche de terre est-elle forcément reliée à la terre ?

Non. Dans certains logements anciens, une prise 2P+T peut avoir été posée sans conducteur vert et jaune raccordé à l’arrière. Seul un contrôle de continuité effectué correctement permet de confirmer la liaison avec la borne de terre.

Quel budget prévoir pour une mise à la terre ?

La création d’une prise de terre avec piquet, regard, barrette et raccordement peut souvent se situer entre 300 et 1 000 euros. Une rénovation complète des circuits ou du tableau augmente ce budget ; seul un devis réalisé après visite du logement fait foi.
