Fusible de voiture : comment le vérifier et le remplacer

Un équipement électrique qui cesse soudainement de fonctionner ne signifie pas forcément une réparation lourde. Dans de nombreux cas, un fusible voiture grillé explique l’arrêt d’un autoradio, d’un essuie-glace, d’un éclairage ou d’une prise 12 V.

En bref

• Un fusible automobile protège un circuit contre une intensité excessive et limite les risques de détérioration ou d’échauffement du câblage.
• La boîte à fusibles se trouve généralement sous le tableau de bord, dans le compartiment moteur, ou aux deux emplacements selon le véhicule.
• Un contrôle visuel peut suffire, mais le multimètre apporte un diagnostic fusible plus fiable lorsque la languette métallique n’est pas clairement visible.
• Pour remplacer fusible, il faut reprendre strictement la même taille et le même ampérage : jamais un modèle plus puissant.
• Un fusible qui grille plusieurs fois révèle souvent une panne électrique voiture plus profonde, à faire rechercher par un professionnel.

Peu de temps ? Voilà ce qu’il faut retenir :

À quoi sert un fusible voiture dans le système électrique ?

Un fusible voiture est une protection sacrificielle placée sur un circuit électrique. Sa fonction est simple : interrompre l’alimentation lorsque l’intensité devient trop élevée. À l’intérieur d’un fusible se trouve une petite lame métallique calibrée. Si un court-circuit, un fil endommagé ou un appareil défaillant demande trop de courant, cette lame chauffe, fond et coupe le passage de l’électricité.

Le fusible ne répare donc pas la cause du problème. Il évite que cette cause ne détériore le faisceau électrique, les connecteurs, le calculateur ou un moteur électrique. Une surintensité non maîtrisée peut faire fondre l’isolant des câbles et provoquer un échauffement sérieux. C’est pour cette raison que la sécurité électrique voiture ne doit jamais être prise à la légère, même pour une panne qui paraît aussi banale qu’une prise USB hors service.

Comprendre les ampérages et les couleurs des fusibles automobiles

Les fusibles automobiles courants sont généralement plats, transparents et colorés. La couleur aide à distinguer rapidement l’ampérage, mais le chiffre inscrit sur le dessus reste la référence. Sur une grande partie des véhicules, le rouge correspond à 10 A, le bleu à 15 A, le jaune à 20 A et le vert à 30 A. Il existe toutefois d’autres couleurs et formats, notamment pour les maxi-fusibles du compartiment moteur.

Un fusible de 10 A ne doit jamais être remplacé par un modèle de 15 A ou de 20 A sous prétexte qu’il est disponible dans la boîte à gants. Le circuit serait alors moins bien protégé. En cas de surcharge, le câble pourrait chauffer avant que le fusible ne coupe le courant. Cette erreur est fréquente sur les véhicules anciens ou après l’ajout d’accessoires : caméra de recul, amplificateur, éclairage additionnel ou chargeur de téléphone de mauvaise qualité.

Le cas de Marc, propriétaire d’un monospace de douze ans, illustre bien ce point. Sa prise 12 V cessait de fonctionner après l’utilisation d’un compresseur portatif. Il avait remplacé deux fois un fusible de 15 A par le même modèle, sans résultat durable. L’origine n’était pas le fusible mais la fiche du compresseur, dont le contact interne créait un court-circuit. Installer un fusible plus fort aurait déplacé le problème vers le faisceau de la console centrale.

Quels équipements sont protégés par une boîte à fusibles ?

La boîte à fusibles répartit et protège de nombreux circuits : éclairage intérieur, feux de position, clignotants, essuie-glaces, ventilation, verrouillage centralisé, autoradio, lève-vitres, prise 12 V, dégivrage ou système d’injection selon les modèles. Les véhicules modernes possèdent souvent plusieurs boîtiers afin de rapprocher les protections des équipements et de mieux gérer les réseaux électroniques.

Certains fusibles sont associés à des éléments liés au démarrage ou à la gestion moteur. Leur remplacement sans comprendre la panne peut immobiliser le véhicule ou effacer provisoirement un symptôme plus sérieux. Lorsqu’un témoin moteur s’allume, que le véhicule ne démarre plus ou qu’un fusible de forte capacité est concerné, un contrôle en atelier est préférable. Le remplacement d’un petit fusible d’éclairage est accessible ; intervenir au hasard sur les protections moteur ne l’est pas.

Un fusible en bon état est invisible dans l’usage quotidien. C’est justement son rôle : se faire oublier tout en limitant les conséquences d’un défaut électrique. Lorsqu’il fond, il faut le considérer comme un signal utile et non comme une simple pièce à changer sans vérification.

Comment localiser la boîte à fusibles et identifier le bon circuit ?

Avant de vérifier fusible, il faut trouver le bon boîtier. Dans la majorité des voitures, une première boîte à fusibles est installée dans l’habitacle, souvent sous le volant, derrière une trappe latérale du tableau de bord ou près de la boîte à gants. Une seconde peut se situer sous le capot, à proximité de la batterie ou contre une aile intérieure. Le nombre et l’emplacement des boîtiers varient selon la marque, la motorisation et le niveau d’équipement.

Le manuel d’utilisation reste le document le plus sûr pour identifier le circuit recherché. Le couvercle de la boîte comporte fréquemment un schéma avec des pictogrammes, des numéros et des valeurs d’intensité. Ce schéma permet d’associer un emplacement à une fonction : « WIPER » pour les essuie-glaces, « RADIO », « ACC », « HORN » pour l’avertisseur sonore ou encore un pictogramme de lampe pour l’éclairage.

Préparer l’intervention sans créer de défaut supplémentaire

Le véhicule doit être stationné sur une surface stable, moteur arrêté et frein de stationnement serré. Couper le contact est la règle minimale. Pour un simple contrôle d’un fusible d’accessoire, il n’est pas toujours nécessaire de débrancher la batterie. En revanche, si le manuel constructeur l’impose, si la boîte se situe très près de bornes électriques exposées ou si une intervention touche au compartiment moteur, il est prudent de déconnecter la borne négative de la batterie.

Cette précaution évite un court-circuit accidentel avec un outil métallique. Elle peut toutefois remettre à zéro certains réglages : heure, mémoires radio, apprentissages électroniques ou lève-vitres sur certains véhicules. Il convient donc de consulter les recommandations du constructeur avant toute déconnexion. Les systèmes équipés d’une batterie haute tension, notamment les hybrides et les électriques, demandent encore plus de vigilance : les éléments orange ou identifiés haute tension ne doivent jamais être manipulés par un particulier.

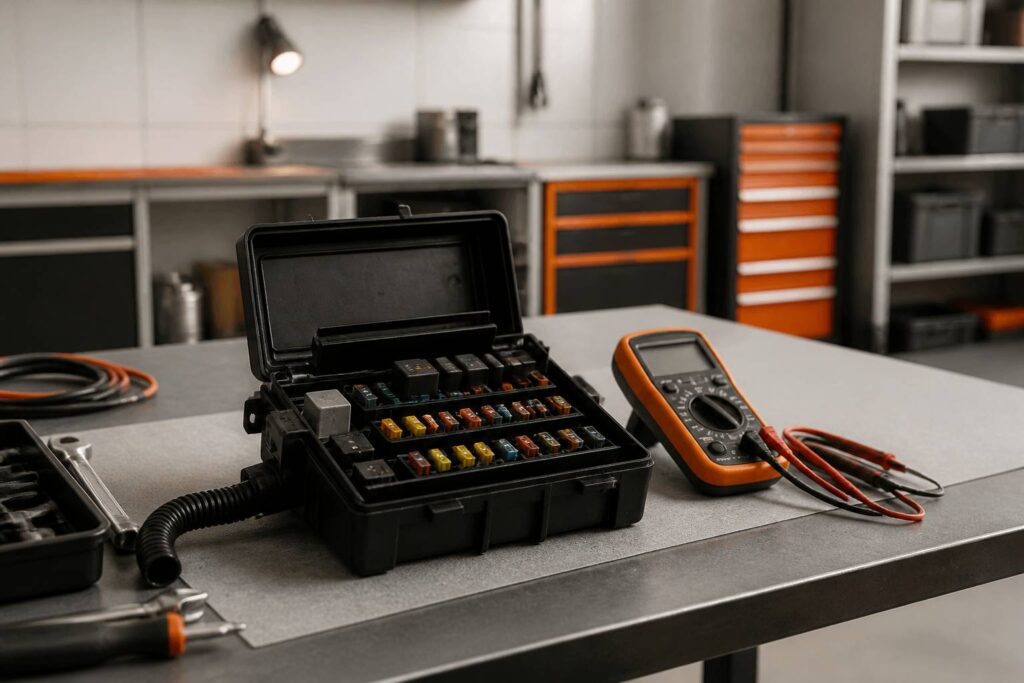

Outillage utile pour un diagnostic fusible propre

Une intervention de base demande peu de matériel. Une petite pince à fusibles, souvent fournie dans le boîtier, évite de tordre les contacts. Une lampe de poche facilite la lecture des numéros dans les zones peu accessibles. Un assortiment de fusibles de qualité, rangé dans la voiture, permet de retrouver rapidement le bon calibre.

• Pince extractrice pour retirer les mini-fusibles sans les abîmer ;
• Lampe de poche pour lire les repères de la boîte à fusibles ;
• Multimètre pour tester la continuité ou la présence de tension ;
• Fusible de rechange de même format et même ampérage ;
• Manuel du véhicule ou notice constructeur numérique pour confirmer l’affectation.

Un propriétaire pressé peut être tenté de retirer plusieurs protections une par une pour « voir ». Cette méthode crée surtout des erreurs de remontage. Il est préférable de noter le numéro du fusible ciblé, de comparer son ampérage avec le schéma et de ne retirer qu’un élément à la fois. Quelques minutes de préparation évitent de transformer une panne isolée en série de dysfonctionnements.

Une fois le circuit identifié, le contrôle devient beaucoup plus simple : il ne s’agit plus de chercher au hasard dans une rangée de pièces colorées, mais de vérifier une protection associée à une fonction précise.

Comment vérifier fusible voiture avec un contrôle visuel ou un multimètre ?

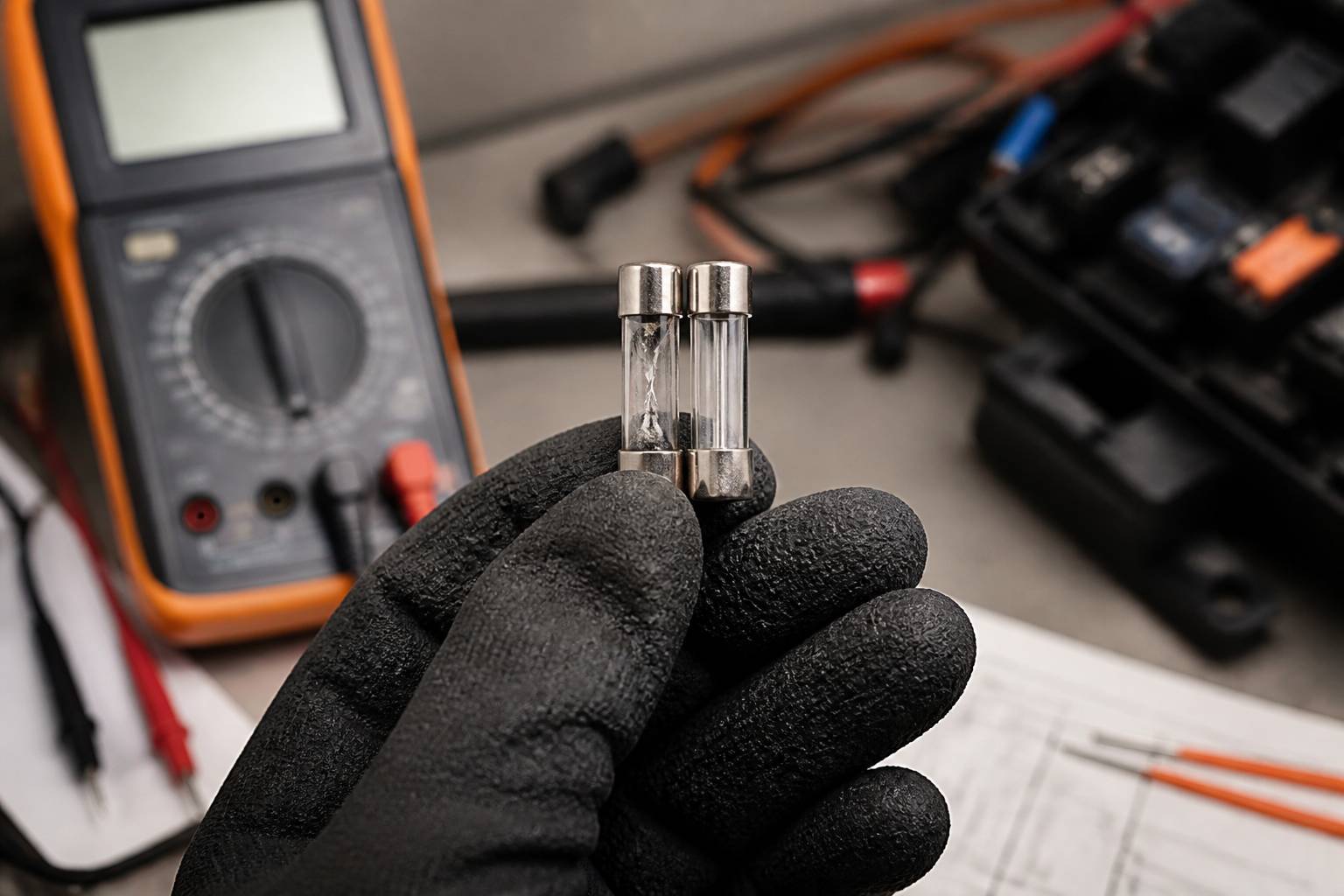

Le contrôle visuel est la méthode la plus rapide pour détecter un fusible grillé. Après extraction avec la pince, la partie transparente laisse normalement apparaître une languette métallique continue. Si cette languette est coupée, noircie ou fondue, le fusible est hors service. Les modèles cylindriques en verre montrent également un filament rompu ou une trace sombre à l’intérieur.

Cette observation a ses limites. Certains dommages sont discrets, et la fissure de la lame métallique ne se voit pas toujours selon l’angle ou la lumière. Un fusible peut aussi sembler intact tout en présentant une mauvaise continuité. Dans ce cas, le multimètre fournit une réponse plus nette.

Tester un fusible retiré en mode continuité

Le multimètre doit être réglé sur la fonction continuité, souvent symbolisée par une onde sonore, ou sur la mesure de résistance en ohms. Les deux pointes de touche sont posées sur les deux bornes métalliques du fusible retiré. Un bip sonore, ou une résistance très faible proche de zéro, indique que le courant peut passer : le fusible est bon.

À l’inverse, l’absence de bip et l’affichage d’une résistance infinie ou très élevée indiquent une coupure. Le fusible doit alors être remplacé. Cette méthode est fiable, économique et applicable à la plupart des formats courants. Un multimètre d’entrée de gamme suffit pour cette utilisation ; les modèles vendus généralement entre 15 et 35 euros conviennent pour un contrôle domestique ponctuel. Le prix varie selon la qualité, et seul le besoin réel doit guider l’achat.

Tester directement dans la boîte à fusibles

Certains fusibles plats possèdent deux petits points métalliques sur leur face supérieure. Avec le circuit alimenté et le multimètre réglé en tension continue, il est possible de contrôler ces deux points sans retirer le fusible. Une tension mesurée des deux côtés signifie que l’alimentation arrive et traverse la protection. Une tension présente d’un seul côté peut signaler un fusible coupé.

Cette méthode demande davantage de méthode. Les pointes de touche ne doivent jamais se toucher entre elles ni toucher simultanément deux emplacements voisins. Un faux geste peut provoquer un court-circuit. Pour un débutant, retirer le fusible et le tester hors tension reste la solution la plus sereine.

Le scénario de Sophie, dont l’essuie-glace arrière ne fonctionnait plus, est représentatif. Le contrôle visuel du fusible paraissait normal, mais le test de continuité a révélé une coupure interne. Après remplacement par un modèle identique, l’essuie-glace a refonctionné. Si le fusible neuf avait grillé à nouveau, le moteur d’essuie-glace ou le câblage du hayon aurait dû être examiné.

Le multimètre ne remplace pas une recherche complète de panne, mais il évite de confondre un composant défectueux et une simple protection coupée. C’est un gain de temps appréciable avant d’envisager une réparation plus coûteuse.

Comment remplacer fusible sans risquer d’endommager le circuit ?

Pour remplacer fusible correctement, le critère déterminant n’est pas uniquement sa couleur. Il faut vérifier trois éléments : son ampérage, son format physique et, lorsque le constructeur le précise, sa technologie. Les mini-fusibles, micro-fusibles, fusibles standards et maxi-fusibles ne sont pas interchangeables, même lorsqu’ils semblent proches visuellement.

Le fusible de rechange doit porter la même valeur que celui retiré. Si le circuit était protégé par 15 A, le remplacement se fait par un modèle de 15 A. Le fabricant a défini cette valeur selon la section des câbles, la consommation normale de l’équipement et la marge de protection nécessaire. Modifier cet équilibre revient à supprimer une partie de la sécurité prévue à l’origine.

La méthode de remplacement en cinq gestes

1. Couper le contact et éteindre les consommateurs électriques concernés.
2. Repérer le fusible grâce au schéma de la boîte à fusibles ou au manuel.
3. Extraire l’ancien modèle avec la pince prévue à cet effet, sans tirer sur les câbles.
4. Comparer l’ampérage, le format et la couleur avant d’insérer le fusible de rechange.
5. Refermer le boîtier, remettre le contact puis tester l’équipement concerné.

Le fusible doit s’insérer sans forcer. Une résistance inhabituelle peut indiquer un mauvais format, une orientation incorrecte ou des contacts déformés. Dans cette situation, il faut arrêter l’opération et comparer la pièce avec l’ancien modèle. Forcer un fusible peut endommager l’alvéole du boîtier, ce qui rend ensuite la connexion aléatoire et augmente le risque de chauffe.

Les erreurs qui créent des pannes plus coûteuses

La mauvaise pratique la plus dangereuse consiste à ponter le fusible avec un morceau de fil, du papier aluminium ou un objet métallique. Cette manipulation supprime totalement la protection du circuit. Elle peut provoquer une surchauffe rapide et endommager des éléments bien plus coûteux qu’un simple fusible. Elle est à proscrire, y compris « juste pour rentrer chez soi ».

Une autre erreur est de conserver un fusible déjà utilisé comme dépannage. Un fusible visuellement intact peut avoir subi des échauffements répétés. Il vaut mieux stocker quelques modèles neufs dans un étui sec, avec les calibres correspondant au véhicule. Un assortiment générique coûte souvent entre 5 et 15 euros, mais il faut contrôler la compatibilité avant achat. Les tarifs sont indicatifs et seul le matériel adapté au véhicule doit être retenu.

Après remplacement, le test doit être concret. Pour une prise 12 V, brancher un chargeur connu en bon état. Pour un éclairage, actionner la commande concernée. Pour les essuie-glaces, vérifier toutes les vitesses. Si l’équipement reprend vie et que le fusible tient dans le temps, la panne était probablement limitée. S’il grille dès l’activation, il ne faut pas recommencer l’opération plusieurs fois.

Un remplacement propre laisse le boîtier fermé, le calibre respecté et le circuit testé : c’est la seule manière de conserver la protection électrique prévue par le constructeur.

Que faire lorsqu’un fusible grillé revient régulièrement ?

Un fusible qui saute une fois peut correspondre à une surcharge ponctuelle ou à un accessoire défectueux. Un fusible qui grille à répétition signale en revanche une anomalie active. Il peut s’agir d’un câble pincé, d’un isolant usé, d’humidité dans un connecteur, d’un moteur électrique fatigué ou d’un appareil branché sur une prise auxiliaire.

Le raisonnement doit rester méthodique. Si le fusible de l’autoradio fond uniquement lorsqu’un chargeur est branché, l’accessoire doit être retiré et testé séparément. Si celui des feux arrière saute après la pluie, une infiltration d’eau dans le bloc optique ou le connecteur devient une piste crédible. Si un fusible de lève-vitre grille lorsque la vitre arrive en butée, le mécanisme peut forcer ou le moteur peut consommer trop de courant.

Repérer les symptômes d’une panne électrique voiture plus sérieuse

Certains signes demandent de cesser les essais et de consulter un professionnel : odeur de plastique chaud, fumée, câbles visibles endommagés, traces de fusion près de la boîte, batterie qui se décharge anormalement ou coupures simultanées de plusieurs équipements. Un défaut d’alimentation générale ne se traite pas avec un simple remplacement de fusible.

Les véhicules récents utilisent des calculateurs, des relais intelligents et des réseaux de communication. Un diagnostic peut nécessiter une lecture des défauts électroniques et des mesures de consommation. Un garage équipé pourra isoler le circuit responsable sans remplacer des pièces au hasard. Le coût d’un diagnostic varie selon la région, le véhicule et le temps de recherche ; une estimation ou un devis sur site reste la seule base fiable.

Prévenir les incidents électriques au quotidien

Une vérification semestrielle de la boîte à fusibles est suffisante sur une voiture qui ne présente aucun symptôme. Le boîtier doit rester sec et propre. Après une intervention mécanique, un dégât des eaux ou l’installation d’un accessoire, un contrôle visuel des connexions est utile. Les fusibles ne nécessitent pas d’entretien complexe, mais leur environnement compte.

Les accessoires ajoutés doivent être dimensionnés correctement. Brancher un appareil très consommateur sur une prise prévue pour un simple chargeur peut dépasser la capacité du circuit. Les montages d’attelage, dashcam, éclairage auxiliaire ou amplificateur doivent respecter les recommandations techniques et intégrer une protection adaptée. Sur un véhicule électrique ou hybride, toute intervention hors des circuits basse tension courants doit être confiée à une personne formée.

Le bon réflexe n’est pas de rechercher un fusible plus robuste, mais d’identifier ce qui exige trop de courant. Cette logique protège le véhicule, les occupants et le budget d’entretien.

Comment savoir rapidement si un fusible de voiture est grillé ?

Retirez le fusible avec une pince adaptée et observez la languette métallique visible à travers son corps transparent. Si elle est coupée, fondue ou noircie, le fusible est défectueux. Un test au multimètre en mode continuité permet de confirmer le résultat.

Peut-on remplacer un fusible de 10 A par un 15 A ?

Non. Le fusible de remplacement doit avoir le même ampérage et le même format que celui d’origine. Un modèle plus puissant retarderait la coupure en cas de surcharge et pourrait endommager le câblage ou un équipement électrique.

Faut-il débrancher la batterie pour changer un fusible ?

Pour un petit fusible d’accessoire, couper le contact est généralement suffisant. Le manuel du véhicule reste la référence. Débrancher la borne négative peut être conseillé pour certaines interventions, mais cela peut réinitialiser des réglages électroniques.

Pourquoi un fusible neuf grille-t-il immédiatement ?

Cela indique souvent un court-circuit, un câble abîmé, de l’humidité dans un connecteur ou un appareil défaillant. Ne remplacez pas le fusible plusieurs fois : retirez l’accessoire concerné et faites réaliser un diagnostic électrique si le défaut persiste.
