Un bouton poussoir se branche vite, mais se comprend mieux quand on distingue clairement circuit de commande et circuit électrique d’éclairage. C’est justement ce duo (poussoir + télérupteur) qui évite les montages complexes dès qu’il y a plusieurs points d’allumage.
En bref
- Différence clé : un poussoir est un interrupteur momentané (il revient au repos grâce au réarmement automatique du mécanisme), alors qu’un interrupteur classique garde sa position.
- Usage typique : couloir, cage d’escalier, garage, grande pièce… dès qu’il y a plus de 2 commandes, le duo poussoirs + télérupteur devient logique.
- Erreur fréquente : raccorder le poussoir sur le contact électrique NF au lieu du NO → éclairage allumé en permanence.
- Bon réflexe : repérer les fils (phase, neutre, retour bobine) et tester les bornes au multimètre avant de serrer.
Peu de temps ? Voilà ce qu’il faut retenir :
| Point concret | Ce qu’il faut faire |
|---|---|
| Séquence de base | Couper au tableau, identifier phase/neutre, câbler le poussoir sur L + NO, relier la bobine A1/A2, puis tester. |
| Repère chiffré | Éclairage généralement protégé par un disjoncteur 10 A avec conducteurs 1,5 mm² (à confirmer selon l’existant). |
| Piège classique | Confondre NO (normalement ouvert) et NF (normalement fermé) sur le poussoir. |
| Astuce chantier | Conserver un petit schéma de câblage dans le tableau électrique (utile au prochain dépannage ou remplacement). |
Bouton poussoir : comprendre le fonctionnement et les bons usages sur un circuit d’éclairage
Sur chantier, le fonctionnement bouton est souvent résumé trop vite par “ça fait une impulsion”. La réalité est simple, mais elle a une conséquence directe sur le branchement électrique : un poussoir sert à envoyer une commande manuelle brève, sans maintenir un état. C’est pour cela qu’on parle d’interrupteur momentané.
Visuellement, l’appareillage ressemble à un va-et-vient. Pourtant, le comportement n’a rien à voir. Le va-et-vient change de position et la conserve, ce qui est pratique à deux points de commande, mais devient vite lourd quand il faut trois, quatre ou cinq commandes. Le poussoir, lui, revient mécaniquement au repos : c’est le fameux réarmement automatique, assuré par un ressort de rappel intégré.
Pourquoi le poussoir est souvent associé à un télérupteur
Dans une cage d’escalier, un long couloir ou une circulation qui dessert plusieurs pièces, il n’est pas rare de vouloir une commande près de chaque accès. Avec un va-et-vient, au-delà de deux commandes, il faut basculer vers des montages de type permutateur, et la lecture du circuit électrique devient plus délicate en rénovation (surtout quand les boîtes de dérivation sont introuvables ou noyées).
Le télérupteur résout ce problème en séparant clairement deux fonctions. D’un côté, un circuit de commande en faible logique (impulsions) via les poussoirs. De l’autre, un circuit de puissance qui alimente réellement le point lumineux. À chaque impulsion, la bobine du télérupteur crée un champ électromagnétique qui change l’état du contact de puissance, et cet état reste mémorisé jusqu’à la prochaine impulsion. Cette mémorisation est souvent décrite comme un auto-maintien.
Exemple concret : dans une maison ancienne, un propriétaire ajoute une entrée côté jardin. Plutôt que de reprendre un va-et-vient existant et d’ouvrir les doublages pour passer des navettes, il devient plus rationnel de basculer en poussoirs + télérupteur. Le gain se voit sur le temps de saignée, la lisibilité du repérage, et la facilité de dépannage.
Les variantes : simple, double, lumineux… et les marquages utiles
Trois familles reviennent le plus souvent. Le poussoir simple (un bouton) est le standard pour commander un éclairage. Le double poussoir permet, dans un même emplacement, de piloter deux circuits séparés (par exemple : plafonnier + appliques dans un séjour). Le bouton poussoir lumineux ajoute un voyant pour le repérer dans l’obscurité, pratique dans un couloir, mais à câbler avec soin pour éviter des courants résiduels qui perturbent certains télérupteurs.
Les fabricants proposent aussi des marquages “sonnette”, “VMC”, ou des pictogrammes. Sur chantier, ce détail aide à éviter les confusions d’usage, notamment quand plusieurs postes se croisent (éclairage, ventilation, commande de carillon).
Le choix esthétique a pris de l’importance : plastiques mats, finitions verre, teintes anthracite, formats carrés ou arrondis. En rénovation, mieux vaut toutefois trancher d’abord la compatibilité (profondeur de boîte, type de mécanisme, bornes automatiques ou à vis) avant de se décider sur la couleur. L’appareillage “joli” qui ne rentre pas dans une boîte de 30 mm finit souvent par coûter une heure de reprise.
Branchement électrique d’un bouton poussoir avec télérupteur : schéma logique et câblage pas à pas
Le branchement électrique d’un poussoir prend tout son sens quand le schéma est lu comme une chaîne. La phase alimente à la fois les poussoirs (pour la commande) et le contact de puissance du télérupteur (pour l’éclairage). Le neutre, lui, sert de retour à la lampe et, selon les modèles, à la bobine. Le point critique est de ne pas mélanger la logique de commande et la puissance.

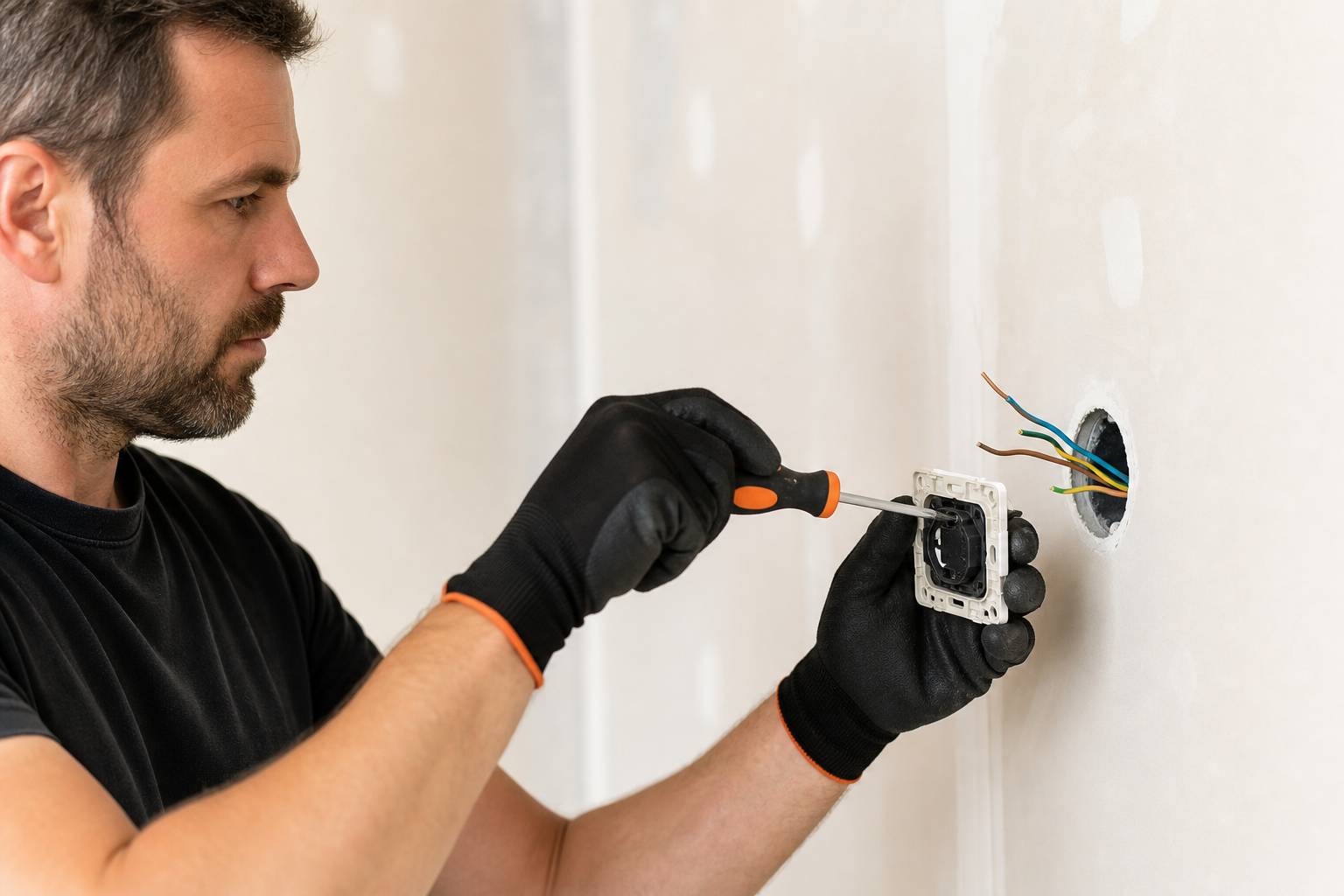

Outillage, matériel et repères avant d’ouvrir
Pour un montage classique avec télérupteur unipolaire modulaire (rail DIN), il faut un minimum d’outillage cohérent : tournevis isolés, testeur VAT (vérificateur d’absence de tension), multimètre en mode continuité, marqueur ou ruban de repérage, et conducteurs adaptés (souvent H07V-U en 1,5 mm² pour l’éclairage). L’achat du matériel se fait en négoce élec ou en grande surface de bricolage, et les grandes marques (Legrand, Schneider, Hager, Siemens) ont des gammes équivalentes.
La sécurité ne se négocie pas. La coupure doit se faire au tableau, et la vérification d’absence de tension se fait sur les conducteurs concernés. Cette étape évite les “fausses coupures” quand plusieurs circuits se croisent dans une boîte.
Lecture du câblage : qui alimente quoi, et pourquoi
Sur un télérupteur unipolaire, on retrouve généralement une bobine repérée A1 et A2, et un contact de puissance repéré 1 (entrée) et 2 (sortie). Le poussoir, lui, présente une borne commune (souvent L) et un ou deux contacts (NO et parfois NF). Dans un montage standard, le poussoir doit travailler sur le contact électrique NO, pour que la bobine ne reçoive du courant que pendant l’appui.
Une logique de câblage courante se comprend ainsi :
- La phase sort du disjoncteur d’éclairage (souvent 10 A) et alimente d’une part la borne 1 du télérupteur (entrée puissance), d’autre part les poussoirs (borne L).
- La sortie NO du poussoir part vers la bobine du télérupteur en A1 (c’est la commande).
- Le neutre est raccordé directement à la lampe et à la bobine en A2 si le modèle le demande.
- La borne 2 du télérupteur envoie la phase “commutée” vers la lampe (retour lampe).
Ce schéma ne remplace pas une lecture des repères du matériel : certaines références ont des bornes présentées différemment, et il existe des télérupteurs électroniques dont le comportement est plus silencieux mais exige un câblage strict. Seul un contrôle sur site et la notice font foi.
Cas pratique : trois points de commande dans un couloir
Dans un couloir en L, trois commandes sont fréquentes : une à chaque extrémité et une au milieu près des chambres. Chaque poussoir est câblé en parallèle sur le circuit de commande. Concrètement, chaque bouton reçoit la phase sur L, et chaque sortie NO rejoint le même conducteur de retour vers A1. Quand l’un des poussoirs est pressé, la bobine reçoit une impulsion et bascule l’état du contact de puissance.
Ce montage est robuste en rénovation, car l’ajout d’un poussoir supplémentaire est souvent possible sans tout reprendre : il suffit d’amener phase + retour commande dans la nouvelle boîte, à condition de respecter sections, protections et cheminements.
Contacts NO/NF d’un interrupteur momentané : éviter les pannes bêtes et fiabiliser le circuit de commande
La majorité des dépannages liés à l’utilisation bouton poussoir tournent autour d’une confusion entre NO et NF. Sur papier, c’est clair. Sur un mécanisme encastré, surtout d’entrée de gamme ou mal repéré, l’erreur arrive vite. Et quand elle arrive, elle se manifeste de façon spectaculaire : lampe allumée en continu, télérupteur qui claque, commandes inactives.
Comprendre NO et NF sans jargon
NO (normalement ouvert) signifie qu’au repos, le circuit est ouvert : aucun courant ne passe. Pendant l’appui, le contact se ferme brièvement, le courant passe, puis tout revient au repos grâce au ressort. C’est le comportement attendu d’un poussoir qui pilote une bobine.
NF (normalement fermé) fait l’inverse : au repos le courant passe, et l’appui ouvre le circuit. Sur un télérupteur, utiliser NF revient à alimenter la bobine en permanence (ou presque), ce qui conduit à un état forcé : l’éclairage peut rester allumé sans action, ou devenir instable selon les références.
Mini-scène de chantier : la lumière reste allumée, rien ne répond
Cas typique : trois poussoirs ne commandent plus l’éclairage, et la lampe reste allumée en permanence. Le réflexe est souvent de soupçonner un télérupteur défectueux. Pourtant, dans la majorité des cas, le télérupteur fonctionne, mais le poussoir a été câblé sur NF au lieu de NO.
La méthode de contrôle est simple. Courant coupé, multimètre en continuité : en testant L et la borne supposée NO, la continuité ne doit apparaître que pendant l’appui. Si la continuité est présente au repos, c’est la borne NF. Ce test évite de “croire” la sérigraphie quand elle est ambiguë ou masquée.
Autres erreurs fréquentes observées en rénovation
- Phase et neutre inversés sur la bobine ou dans le cheminement commande : certains montages deviennent erratiques, surtout avec des voyants.
- Interrupteur classique installé à la place d’un poussoir : le contact est maintenu, la bobine peut rester alimentée, le télérupteur se retrouve bloqué ou sur-sollicité.
- Télérupteur mal dimensionné (tension bobine, puissance commutée) : il commute mal, chauffe, ou finit par lâcher prématurément.
- Repérage absent dans les boîtes : en dépannage, chaque fil devient une enquête, avec un temps de recherche qui explose.
Bonnes pratiques pour un circuit de commande propre
Une installation durable se joue souvent sur des détails. Repérer les conducteurs avec un scotch couleur ou des embouts marqueurs fait gagner du temps au prochain contrôle. Préférer un poussoir sans voyant quand le niveau de confort recherché n’est pas indispensable simplifie aussi le diagnostic.
Dans les chambres et pièces de vie, le télérupteur électronique “silencieux” est apprécié pour supprimer le claquement. Le prix est souvent un peu plus élevé qu’un modèle électromécanique, mais le confort est réel. Seul un devis sur site permet de trancher selon la configuration du tableau et l’existant.
Pour aller plus loin sur la logique “diagnostic par repérage”, la même discipline s’applique à d’autres équipements techniques du logement. À ce titre, une lecture complémentaire sur le dépannage méthodique d’un mécanisme est utile, même hors électricité, par exemple ce guide sur le mécanisme Geberit et ses pannes courantes, qui illustre bien l’intérêt d’identifier les fonctions avant de remplacer des pièces au hasard.
Le fil conducteur est toujours le même : comprendre le rôle de chaque organe, puis vérifier les causes probables dans le bon ordre, avant d’investir dans du matériel.
Choisir le bon bouton poussoir et le bon télérupteur : compatibilités, coûts indicatifs et finitions
Le choix d’un bouton poussoir n’est pas uniquement esthétique. Sur chantier, le bon produit est celui qui se câble sans ambiguïté, qui rentre dans la boîte d’encastrement, et qui reste stable avec le matériel associé. Une commande qui “fonctionne un jour sur deux” est presque toujours un problème de compatibilité (voyant, bobine, électronique) ou de serrage.
Compatibilités à vérifier avant achat
Première vérification : le type de mécanisme et ses bornes. Certains poussoirs ont des bornes automatiques, rapides et fiables si les conducteurs sont bien préparés. D’autres restent à vis, avec un serrage qui demande un outil adapté et un contrôle du couple “au feeling” sans écraser le cuivre.
Deuxième vérification : la profondeur disponible. En rénovation, beaucoup de boîtes sont en 30 mm. Avec un mécanisme volumineux et des conducteurs en nombre (phase, retour commande, repiquages), la fermeture devient difficile. Dans ce cas, passer en boîte 40 mm quand c’est possible rend l’installation plus saine.
Troisième vérification : voyants et LED. Un poussoir lumineux peut être très pratique, mais il impose de suivre le schéma du fabricant. Un voyant mal raccordé peut laisser passer un courant résiduel qui perturbe la bobine (selon télérupteur) ou crée des comportements étranges sur certains éclairages LED.
Ordres de prix réalistes en 2026 (indicatifs)
Les prix varient selon gamme, finition et circuit de distribution. À titre indicatif, un poussoir standard se situe souvent entre 5 et 20 € pièce selon marque et design. Un poussoir lumineux ou double grimpe régulièrement entre 12 et 35 €. Côté télérupteur modulaire, il faut souvent compter 20 à 60 € pour un modèle électromécanique, et plutôt 35 à 90 € pour un électronique silencieux. Ces fourchettes restent indicatives : seul un devis sur site fait foi, notamment si une reprise de tableau ou de câblage est nécessaire.
Finitions et cohérence “pièce par pièce”
La tentation est forte d’harmoniser tout l’appareillage, surtout dans une rénovation globale. Une méthode simple consiste à choisir une gamme unique pour les pièces visibles (entrée, séjour, couloir) et à rester sur une gamme technique plus sobre pour garage, buanderie, local technique. Cela évite de payer une finition premium là où l’usage est purement utilitaire.
Ce choix rejoint une logique de conduite de travaux : investir au bon endroit, sans dégrader la sécurité. L’appareillage “décoratif” doit rester conforme et robuste ; le gain visuel ne doit jamais se faire au détriment d’un câblage trop serré ou d’une boîte trop peu profonde.
Où acheter et comment éviter les mauvaises surprises
Les achats peuvent se faire en magasin de bricolage, chez un distributeur de matériel électrique, ou sur des boutiques en ligne spécialisées. Le point important est de vérifier la référence exacte, la compatibilité avec la gamme (plaques, supports), et la présence d’une notice claire de raccordement. Sur les chantiers pilotés proprement, une photo du schéma de câblage est archivée avec les documents du logement : cela fait gagner un temps considérable si un remplacement intervient plusieurs années plus tard.
À ce stade, la dernière étape logique consiste à préparer le diagnostic et la mise en service, en gardant une démarche identique à celle utilisée pour d’autres éléments techniques du logement. Une ressource utile dans cette logique “méthode d’intervention” est ce pas-à-pas de dépannage structuré, transposable dans l’esprit à l’électricité (repérer, tester, remplacer seulement si nécessaire).
Un bouton poussoir peut-il remplacer un interrupteur classique sur un point lumineux ?
Oui, mais pas seul. Un bouton poussoir est un interrupteur momentané : il envoie une impulsion. Pour commander un éclairage de façon stable, il est généralement associé à un télérupteur (ou à un relais/automate selon les installations), sinon la lampe ne resterait pas dans l’état souhaité.
Pourquoi la lumière reste-t-elle allumée en permanence après câblage d’un poussoir ?
Le cas le plus fréquent est un mauvais raccordement sur le contact NF (normalement fermé) au lieu du contact NO (normalement ouvert). Dans cette configuration, la bobine du télérupteur peut rester alimentée au repos, ce qui force l’état du circuit. Un test au multimètre en continuité permet d’identifier la bonne borne : la continuité ne doit apparaître que pendant l’appui pour un NO.
Combien de boutons poussoirs peut-on mettre sur le même télérupteur ?
Il est possible d’en installer plusieurs, câblés en parallèle sur le circuit de commande, tant que le schéma du fabricant est respecté et que le câblage reste conforme (sections, protections, connexions). En pratique, le limitant vient surtout de la lisibilité du repérage et de la qualité des connexions, plus que d’un nombre fixe.
Un bouton poussoir lumineux est-il toujours compatible avec un télérupteur ?
Souvent oui, mais pas automatiquement. Certains voyants (notamment avec LED) peuvent créer un courant résiduel et perturber le fonctionnement selon le type de télérupteur (électromécanique ou électronique) et le câblage. Il faut suivre la notice du fabricant et, en cas de doute, démarrer avec un poussoir sans voyant pour valider le fonctionnement, puis ajouter le voyant adapté.
